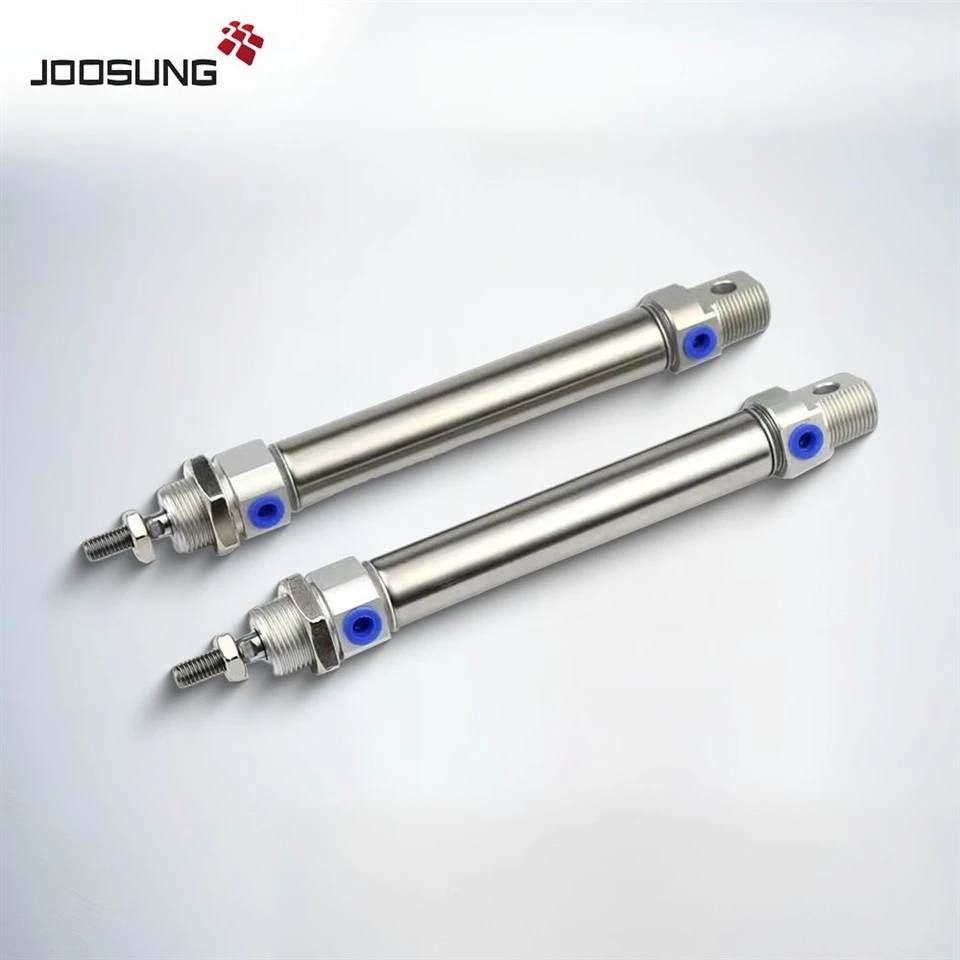

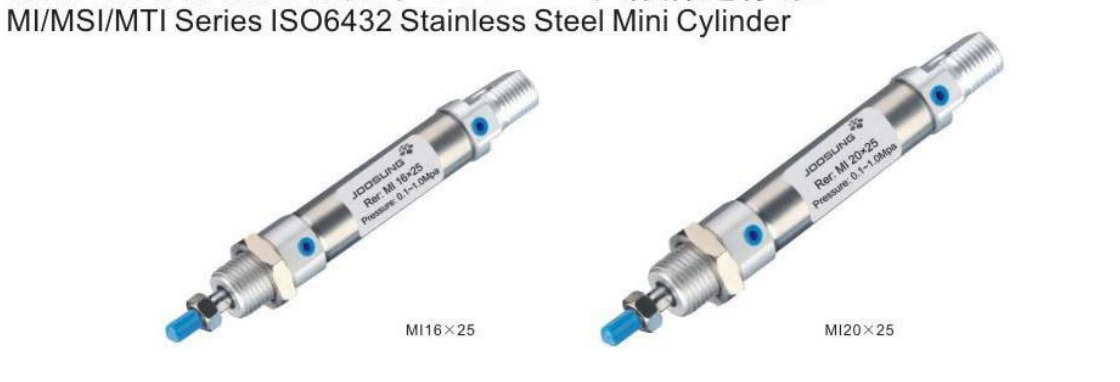

दAIRTAC MI श्रृंखलाएक कम्प्याक्ट, ISO6432-अनुरूप छमिनी वायमेटिक सिलिन्डरअनुप्रयोगहरूको लागि ईन्जिनियर गरिएको जहाँ ठाउँ सीमित छ र वजन घटाउन आवश्यक छ। संग एस्टेनलेस स्टील ब्यारेल, सटीक एल्युमिनियम मिश्र धातु अन्त कभर, र वैकल्पिकसेन्सिङको लागि चुम्बकीय रिंग, MI सिलिन्डरले सहज र भरपर्दो रैखिक गति सुनिश्चित गर्दछ।
लागि डिजाइन गरिएकोदुबै एकल-अभिनय र डबल-अभिनय मोडहरू, MI श्रृंखलाले बहुमुखी प्रतिभा र परिचालन स्थिरता प्रदान गर्दछ। मानक कन्फिगरेसनले चुम्बकीय सेन्सर स्थापनालाई समर्थन गर्दछ, स्वचालित प्रणालीहरूमा प्रतिक्रिया एकीकरण सक्षम पार्दै।
|
MI श्रृंखला वायवीय सिलिन्डर कसरी अर्डर गर्ने |
|||||
|
MI |
10 |
X50 |
S |
CA |
LB |
|
श्रृंखला कोड |
बोर |
स्ट्रोक |
चुम्बक |
पछाडिको आवरण |
निश्चित प्रकार |
|
MI: मिनी सिलिन्डर (डबल एक्शन) |
8 |
S: चुम्बक संग |
खाली: आधारभूत प्रकार |
खाली: आधारभूत प्रकार |
|
|
MSI: मिनी सिलिन्डर (सिगल एक्शन एक्सट्रुजन प्रकार) |
10 |
CA: स्विङिङ प्रकार |
|||
|
12 |
LB: अगाडि र पछाडि फिक्स्ड |
||||
|
MTI: मिनी सिलिन्डर (एकल कार्य रेखाचित्र - प्रकारमा) |
16 |
खाली: चुम्बक बिना |
U: रेडियल एयर इनलेट प्रकार |
FA: फ्रन्ट कभर फिक्स्ड |
|
|
20 |
SDB: ब्याक कभर स्विङिङ |
||||
ए खोज्दैस्लिम, ISO-अनुरूप सिलिन्डरतंग स्थापना स्थानहरूको लागि?
दMI श्रृंखला मिनी वायवीय सिलिन्डरआधुनिक स्वचालन प्रणालीहरूको लागि सहज गति, कम्प्याक्ट डिजाइन, र चुम्बकीय सेन्सिङ क्षमता प्रदान गर्दछ।
अब हामीलाई सम्पर्क गर्नुहोस्MI श्रृंखला को लागीडाटाशीट, 3D मोडेल, र अनुकूलित उद्धरण!
|
निर्दिष्टीकरण |
|||||
|
बोर साइज (मिमी) |
20 |
25 |
32 |
40 |
|
|
अभिनय प्रकार |
दोहोरो अभिनय, कुशन सहितको दोहोरो अभिनय, एकल अभिनय |
||||
|
तरल पदार्थ |
हावा (16μm फिल्टर तत्व द्वारा फिल्टर गर्न को लागी) |
||||
|
सञ्चालन |
दोहोरो अभिनय |
०.१५~१.०एमपीए(२२~१४५psi)(१.५~१०.०बार) |
|||
|
एकल अभिनय |
0.2~1.0MPa(28~145psi)(2.0~10.0bar) |
||||
|
प्रमाण दबाव |
1.5MPa(215psi)(15bar) |
||||
|
तापमान डिग्री |
-20~70 |
||||
|
गति दायरा mm/s |
दोहोरो अभिनय: 30 ~ 800 एकल अभिनय: 50 ~ 800 |
||||
|
स्ट्रोक सहिष्णुता |
0~150+16°>150+1;5 |
||||
|
पोर्ट साइज [नोट१] |
1/8" |
1/4" |
|||
|
श्रृंखला मोडेल |
उपलब्ध मोडेलहरू |
|
MI10 श्रृंखला |
MI10-25,MI10-50,MI10-75,MI10-80,MI10-100,MI10-125,MI10-150,MI10-100 MI10-175,MI10-200,MI10-250,MI10-300,MI10-350,MI10-100,MI10-450,MI10-500 |
|
MI16 श्रृंखला |
MI16-25,MI16-50,MI16-75,MI16-80,MI16-100,MI16-125,MI16-150,MI16-160 MI16-175,MI16-200,MI16-250,MI16-300,MI16-350,MI16-160,MI16-450,MI16-500 |
|
MI20 श्रृंखला |
MI20-25,MI20-50,MI20-75,MI20-80,MI20-100,MI20-125,MI20-150,MI20-160 MI20-175,MI20-200,MI20-250,MI20-300 |
|
MI25 श्रृंखला |
MI25-25,MI25-50,MI25-75,MI25-80,MI25-100,MI25-125,MI25-150,MI25-160 MI25-175,MI25-200,MI25-250,MI25-300,MI25-350,MI25-160,MI25-450,MI25-500 |
|
MI32 श्रृंखला |
MI32-25,MI32-50,MI32-75,MI32-80,MI32-100,MI32-125,MI32-150,MI32-160 MI32-175,MI32-200,MI32-250,MI32-300,MI32-350,MI32-160,MI32-450,MI32-500 |
