वायमेटिक सिलिन्डरप्रकार र सिद्धान्तहरू
सिलिन्डर वास्तवमा के हो? कम्प्रेस्ड हावाको दबाब ऊर्जालाई मेकानिकल ऊर्जामा रूपान्तरण गर्ने कम्पोनेन्टले रैखिक पारस्परिक गति, स्विङ, र घुमाउरो गति प्रदर्शन गर्न संयन्त्र चलाउनको लागि सिलिन्डर भनिन्छ, जसलाई वायवीय एक्चुएटर पनि भनिन्छ।
सीधा रेखामा सर्ने सिलिन्डरले बल आउटपुट गर्न सक्छ, जबकि घुम्ने सिलिन्डर र घुम्ने वायमेटिक मोटरले टर्क आउटपुट गर्न सक्छ। एयर ग्रिपर र भ्याकुम सक्शन कप वस्तुहरू उठाउन र राख्न प्रयोग गर्न सकिन्छ।
1. रैखिक गति सिलिन्डर
वायवीय एक्चुएटिंग तत्वहरू मध्ये, सबैभन्दा व्यापक रूपमा प्रयोग गरिएको एक रेखीय गतिको लागि सिलिन्डर हो। संरचनालाई पिस्टन-प्रकार र गैर-पिस्टन-प्रकार (जस्तै डायाफ्राम-प्रकार) मा विभाजन गरिएको छ। डायाफ्राम-प्रकारका सिलिन्डरहरूमा राम्रो सील प्रदर्शन हुन्छ, घर्षण प्रतिरोध हुँदैन, र स्नेहन आवश्यक पर्दैन, तर सिलिन्डर स्ट्रोक छोटो हुन्छ। तिनीहरू प्रायः क्ल्याम्पिंग र उत्पादन प्रक्रिया नियन्त्रणमा अन्य कार्यहरूमा प्रयोग गरिन्छ। सबैभन्दा व्यापक रूपमा प्रयोग हुने प्रकार पिस्टन-प्रकारको सिलिन्डर हो।
पिस्टन सिलिन्डर छनौट गर्दा, पहिलो चरण सिलिन्डर बोर र स्ट्रोक पुष्टि गर्न हो। सिलिन्डरको बोर जति ठूलो हुन्छ, त्यति ठूलो थ्रस्ट हुन्छ। सिलिन्डरको आउटपुट बल कसरी गणना गर्ने निम्न लेखमा व्याख्या गरिनेछ। विभिन्न स्थापना सामानहरू पनि स्थापना वातावरण अनुसार चयन गरिनु पर्छ।

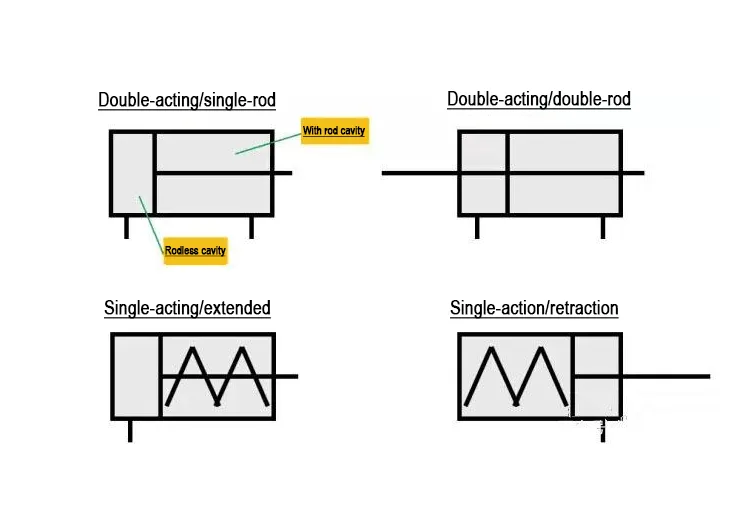

सिलिन्डरको कार्य सिद्धान्त: सिलिन्डरको पिस्टन फिर्ता लिन्छ र विस्तार गर्दछ
पिस्टनको अगाडि र पछाडि स्प्रिङ्हरू थपेर, सिलिन्डर एकल-अभिनय गर्ने सिलिन्डर बन्छ, जसलाई केवल एउटा हावा सेवन प्वाल चाहिन्छ। जब यो फर्कन्छ, यो स्वचालित रूपमा वसन्त मार्फत रिसेट हुन्छ।
2. सिलिन्डर घुमाउनुहोस् र घुमाउनुहोस्
रोटरी सिलिन्डरको चाललाई प्लानर रोटेशन र सिलिन्डरको कोणीय तलतिरको दबाबमा विभाजन गर्न सकिन्छ। यहाँ विस्तार गर्न धेरै छ, र म यसलाई क्रमशः पछिका लेखहरूमा साझा गर्नेछु।
यो रोटरी मोडेल MSQB रोटरी सिलिन्डर हो, जसमा र्याक र पिनियन संरचना र डबल- सिलिन्डर संरचना, डबल आउटपुट बल प्रदर्शन गर्न सक्षम छ।
माथिको टर्नटेबल छ जसलाई ० देखि १९० डिग्री सम्म समायोजन र घुमाउन सकिन्छ। रैखिक सिलिन्डरहरू र औंला सिलिन्डरहरू माथिल्लो टर्नटेबलमा केही साधारण मेकानिकल कार्यहरू गर्न स्थापना गर्न सकिन्छ।
3. एयर ग्रिपर, औंला सिलिन्डर
फिंगर सिलिन्डरहरू, नामले सुझाव दिए जस्तै, औंलाहरू जस्तै काम गर्ने सिलिन्डरहरू हुन्, वस्तुहरू समात्न सक्षम छन्। त्यहाँ दुई ग्रिपरहरूमा स्थापना प्वालहरू छन्, र सम्बन्धित फिक्स्चरहरू विभिन्न उत्पादनहरू अनुसार अनुकूलित गर्न सकिन्छ।
सिलिन्डरको प्रकार कसरी छनौट गर्ने
श्रेणी
सिलिन्डर व्यास द्वारा: माइक्रो सिलिन्डर, सानो सिलिन्डर, मध्यम सिलिन्डर, ठूलो सिलिन्डर
बफरिङ फारम अनुसार: अनबफर गरिएको सिलिन्डर, कुशन बफर गरिएको सिलिन्डर, एयर-बफर गरिएको सिलिन्डर
आकार अनुसार: स्पेस-बचत प्रकार, मानक प्रकार
सिलिन्डरहरूको चयन
1. लोडको आधारमा सिलिन्डर बोर - निर्धारण गर्नुहोस्
२. गतिको दायराको आधारमा स्ट्रोक - निर्धारण गर्नुहोस्
3. स्थापना विधि निर्धारण गर्नुहोस्
4. चुम्बकीय स्विच, आदि निर्धारण गर्नुहोस्
5. बफर फारम निर्धारण गर्नुहोस्
6. अन्य संलग्नकहरू पुष्टि गर्नुहोस्
माथि वायमेटिक सिलिन्डर प्रकारहरू र सिद्धान्तहरू छन्, सिलिन्डर प्रकार सामग्री कसरी छनौट गर्ने, थप सम्बन्धित जानकारी जान्नको लागि https://www.joosungauto.com/ मा उपलब्ध छ।
